Állandó leesésgátló rendszerek: tervezési és beszerzési útmutató
Vízszintes és függőleges életvonal, sín, kikötési pont vagy korlát: műszaki szempontok állandó leesésvédelem beszerzéséhez.
Az állandó leesésgátló rendszer nem egyetlen termék, hanem a hozzáférés, a rögzítés, a használó mozgása és a mentés együtt tervezett műszaki rendszere. Tetőn, homlokzaton, darupályán, létrán vagy ipari karbantartási zónában a jó megoldás a teljes útvonalat kezeli a biztonságos feljutástól a munkaterület elhagyásáig.
Vizsgálja meg, megszüntethető-e a veszély korláttal, lezárással vagy biztonságos járófelülettel.
A rendszer a tényleges közlekedési és munkavégzési útvonalat fedje le, ne csak egy pontot.
A kiválasztás része a szabadesési tér, az ingahatás és a dokumentált mentési eljárás.
Rendszertérkép
Nyolc terület, amelyből a teljes megoldás felépül
Az összefoglaló után minden témához külön, részletes útmutató készült. A képekre vagy a címekre kattintva a rendszercsaládok működését, alkalmazási korlátait és ajánlatkérési adatait is áttekintheti.
01
Részletes útmutató
Kollektív védelem
EVO korlátok és ALTIGRID védőrácsok a veszélyes peremek és tetőbevilágítók elhatárolására.
02
Részletes útmutató
Vízszintes rendszerek
Kábel vagy sín hosszú tetőútvonalakhoz, a mozgásszabadság és a szabadesési tér alapján.
03
Részletes útmutató
Ferde rendszerek
COMBIRAIL sín lejtős tetőkre, íves és irányváltást igénylő szerkezetekre.
04
Részletes útmutató
Függőleges rendszerek
Létrasín és kábelrendszer tornyok, oszlopok és rögzített létrák biztonságos megközelítéséhez.
05
Részletes útmutató
Tartók és rögzítési pontok
ALTIFIX, REEX, PST és egyedi pontok különböző tartószerkezetekhez és tetőrétegrendekhez.
06
Részletes útmutató
Biztonságos hozzáférés
VECTALADDER létrák, járdák, lépcsők és átlépők a feljutási útvonal teljes rendezéséhez.
07
Részletes útmutató
Tetőtartozékok
PARECO, PROJECO, SUPCO és további megoldások a tetőgépészet rendezett, biztonságos karbantartásához.
08
Részletes útmutató
Személyre szabott megoldások
Helyszíni felmérés, számítás, rendszerrajz és egyedi sín- vagy platformkialakítás összetett ipari környezethez.
Mikor kell kollektív védelemben gondolkodni?
A magasban végzett munkára vonatkozó uniós minimumkövetelmények elsőbbséget adnak a kollektív védelemnek az egyéni védelemmel szemben. Ha a leesési perem korláttal, védőráccsal vagy a veszélyes zóna elhatárolásával kezelhető, az több embert véd egyszerre, és kevésbé függ a használó minden egyes mozdulatától.
Az egyéni rendszer akkor indokolt, ha a kollektív megoldás műszakilag nem alkalmazható, vagy nem fedi le a teljes feladatot. Ilyenkor a rögzített rendszerhez kompatibilis testheveder, összekötő elem, használói oktatás és ellenőrzési rend tartozik.
Az állandó rendszer fő típusai
A Delta Plus hivatalos rendszerportfóliója kollektív védelmet, vízszintes, ferde és függőleges rendszereket, tartókat, kikötési pontokat, hozzáférési megoldásokat és tetőkiegészítőket különböztet meg.

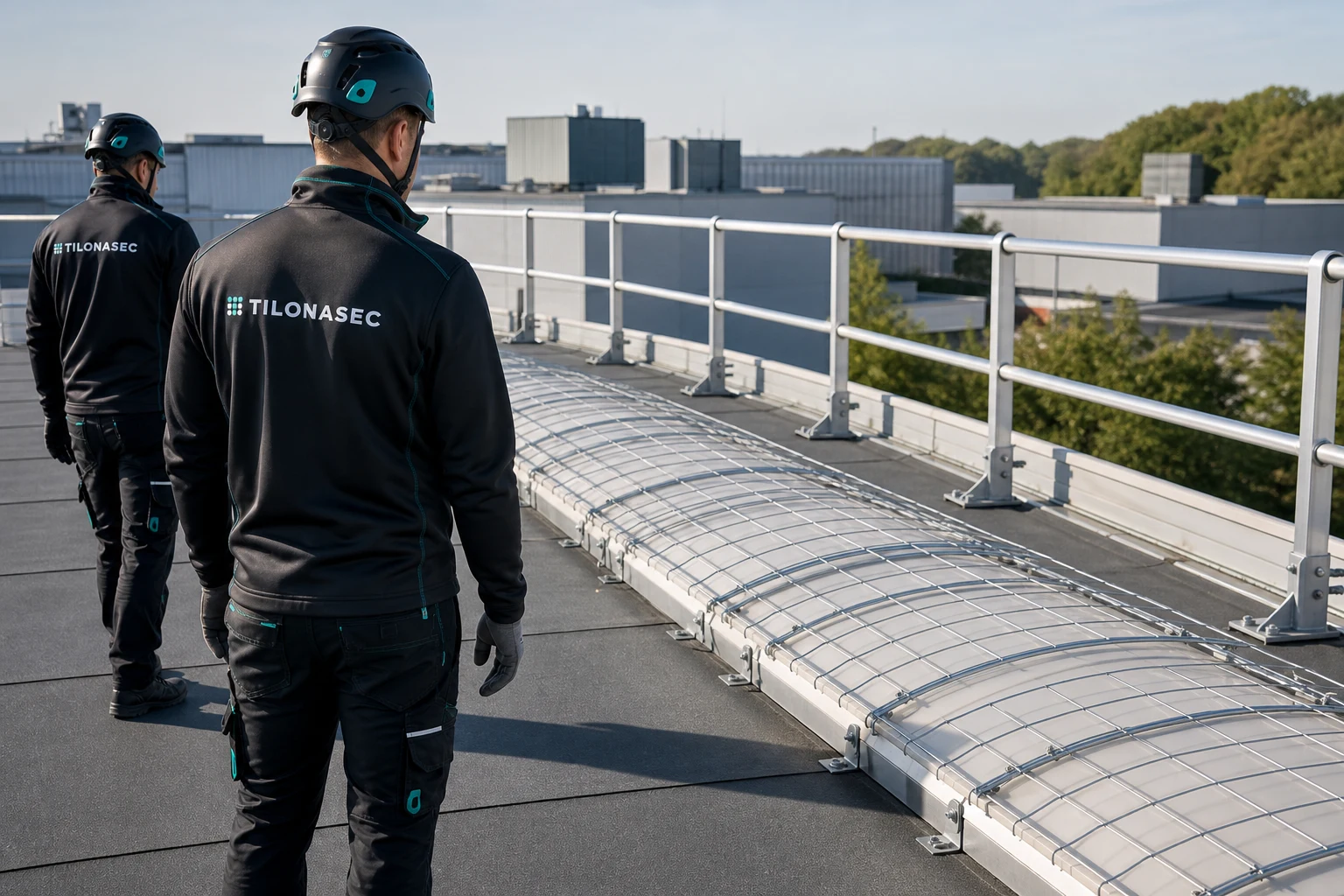

- Korlát és védőrács: a leesési perem fizikailag elzárható, rendszeresen használt területeken.
- Vízszintes életvonal vagy sín: tetők, darupályák, hosszú karbantartási útvonalak és homlokzatok mentén.
- Ferde vagy függőleges rendszer: létrán, toronyban, oszlopon és ferde megközelítési útvonalon.
- Kikötési pont és tartó: helyhez kötött, rövidebb beavatkozásokhoz, megfelelően méretezett szerkezeti alapon.
- Járda, létra, lépcső és átlépő: a munkaterület biztonságos eléréséhez.
Vízszintes életvonal vagy merev sín?
A sodronyos életvonal hosszú és változó nyomvonalon rugalmas megoldás lehet. A merev sín kis belógást és kiszámíthatóbb vezetést adhat, ezért korlátozott szabadesési tér, gyakori használat vagy precízen vezetett munkamozgás esetén előnyös lehet. A döntést nem lehet pusztán méterár alapján meghozni: a tartószerkezet, a fesztáv, az egyidejű használók száma, a sarkok, a korróziós környezet és a mentés módja együtt számít.
A Delta Plus a vízszintes rendszerek között ALTILIGNE, ALTIRAIL, ALTIRAIL LR és BATILIGNE megoldásokat, a függőleges rendszereknél LADDERAIL, VERTILIGNE és VERTIRAIL családokat mutat be. Ezek rendszercsaládok, nem egymással tetszőlegesen összekeverhető alkatrészek.
Rögzítési alap és helyszíni adatok
Tetőfedés, fa, acél vagy beton tartószerkezet, illetve fém vagy beton homlokzat eltérő rögzítést igényel. Ajánlatkérés előtt legalább az alábbi adatokat érdemes összegyűjteni:
- alaprajz, metszet és a munkavégzési útvonal;
- a rögzítési alap anyaga, rétegrendje és teherbírása;
- a feljutás módja és a leesési peremek helye;
- az egyidejű használók száma és a használat gyakorisága;
- a rendelkezésre álló szabadesési tér és az ingahatás veszélye;
- korróziós, vegyi, hőmérsékleti vagy robbanásveszélyes környezet;
- mentési terv, ellenőrzési hozzáférés és dokumentációs igény.
Mit kérjen a tervezőtől és a szállítótól?
Az összehasonlítható ajánlat tartalmazza a rendszer határait, az egyidejű használók számát, a szerkezeti rögzítés módját, a szükséges egyéni védőeszközöket, a telepítés és átadás tartalmát, valamint az időszakos ellenőrzés feltételeit. Kérjen rendszerrajzot, rögzítési adatokat, megfelelőségi dokumentumokat, magyar használati tájékoztatót és átadási jegyzőkönyvet.
A Delta Plus tájékoztatása szerint a rendszercsalád gyártását saját csapatok végzik, a műszaki dokumentáció és a megfelelőségi tanúsítványok pedig az Extralink felületen érhetők el. A helyi terv és a rögzítés megfelelősége ettől még minden projektnél külön igazolandó.
Írja meg a helyszín és a feladat legfontosabb adatait az általános ajánlatkérőben. Rajzot, fotót vagy meglévő műszaki dokumentációt is csatolhat.
Kapcsolódó egyéni védőeszközök
Az állandó rendszerhez a kialakítástól függően teljes testheveder, energiaelnyelő kantár, visszahúzható zuhanásgátló, csúszóelem vagy megfelelő csatlakozó tartozhat. A kompatibilitást mindig a gyártói dokumentáció szerint kell ellenőrizni. A személyi eszközök nyilvántartásáról és ellenőrzéséről olvassa el a leesés elleni védőeszközök felülvizsgálati útmutatóját, a beszerzési iratokhoz pedig a védőeszköz dokumentációs ellenőrzőlistát.
