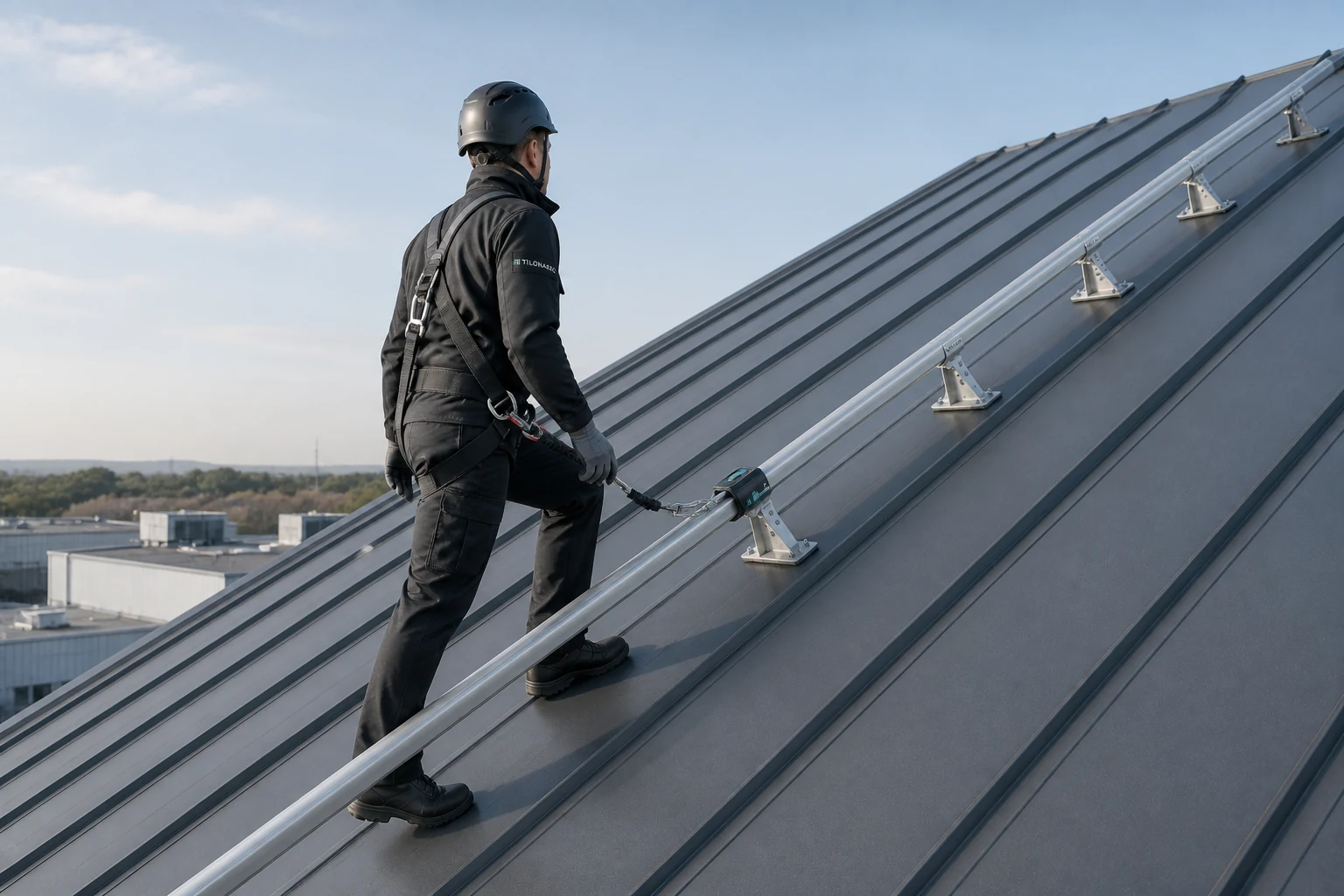

Ferde leesésvédelmi rendszerek lejtős felületekre
A COMBIRAIL merev sínes rendszer felépítése, alkalmazása és tervezési kérdései lejtős tetőkön, íves és ferde szerkezeteken.
A COMBIRAIL akkor kerülhet a ferde leesésvédelmi rendszer rövidlistájára, ha a közlekedési vagy munkavégzési útvonal vízszintes, ferde és függőleges szakaszokat kapcsol össze, és a használónak a tervezett nyomvonalon folyamatosan csatlakozva kell haladnia. Ez merev sínrendszer kétirányú reteszelő futókocsival. A konkrét dőlésszög, szerelési helyzet, rögzítés, energiaelnyelés és felhasználói kapacitás minden esetben a tervezett konfiguráció gyártói dokumentációja alapján határozható meg.
Miért külön feladat a ferde útvonal?
Egy ferde tető, technológiai feljáró vagy gépsor melletti pálya nem egyszerűen vízszintes rendszer megdöntve. A használó mozgásiránya, a lehetséges zuhanás iránya, a futókocsi reteszelése és a testre jutó fékezőerő a nyomvonal helyzetével együtt változik. Ha az útvonal közben függőlegesbe vagy vízszintesbe fordul, az egyirányú függőleges futókocsi vagy egy hagyományos vízszintes csatlakozás nem feltétlenül tudja megszakítás nélkül kezelni a teljes szakaszt.
A tervezésnek a feljutás előtti biztonságos csatlakozástól a munkaterület elhagyásáig kell tartania. Meg kell határozni, hol válthat a használó irányt, hol állhat meg, milyen helyzetben dolgozik, és mentéskor hogyan érhető el. A ferde rendszert nem szabad munkahelyzet-beállító eszközként kezelni, ha a gyártói utasítás csak zuhanás megállítására engedi. A kitámasztott munkához ilyenkor külön, kompatibilis rendszer szükséges.
Mit tud a COMBIRAIL rendszer?
A Delta Plus műszaki dokumentuma a COMBIRAIL rendszert olyan merev sínként mutatja be, amely a megfelelően kialakított nyomvonalon vízszintes, ferde és függőleges szakaszokat is összeköthet. A hozzá tartozó kétirányú reteszelő futókocsi a haladás irányváltását támogatja. A sínhez a gyártó különböző szerelési helyzeteket, irányváltó elemeket és kiegészítőket dokumentál, így egy összetett útvonal kevesebb átcsatlakozási ponttal tervezhető.
Ez nem jelenti azt, hogy bármely COMBIRAIL összeállítás minden irányban azonos módon használható. A műszaki dokumentáció a sín helyzetétől függően eltérő energiaelnyelőt, csatlakozást, rögzítési logikát és használati korlátokat adhat meg. A gyártó által feltüntetett szabványhivatkozások csak a dokumentált termékre és konfigurációra értendők. Nem igazolják önmagukban a fogadószerkezet, a helyszíni rögzítés vagy a teljes építmény alkalmasságát.
COMBIRAIL és a közeli alternatívák
| Megoldás | Jellemző választási helyzet | Mi dönti el az alkalmazhatóságot? |
|---|---|---|
| COMBIRAIL | Folytonos, vegyes irányú merev nyomvonal ferde, vízszintes vagy függőleges szakaszok kapcsolásával. | A dőlések, irányváltások, futókocsi, csatlakozási mód, rögzítés és eséstér közös rendszerterve. |
| Vízszintes sodrony vagy sín | Túlnyomóan vízszintes közlekedés, ahol nincs szükség folyamatos átmenetre meredek szakaszra. | A nyomvonal helyzete, a sarkok, a sodrony vagy sín elmozdulása és a csatlakozó áthaladása. |
| Függőleges sín vagy sodrony | Létrán, toronyban vagy más, alapvetően függőleges feljutási útvonalon. | A futókocsi engedélyezett iránya, a belépés és kilépés, valamint a létra vagy szerkezet kialakítása. |
| Egyedi kikötési pontok | Rövid, elkülönülő munkapozíciók, ahol a folytonos sín nem indokolt. | Az átcsatlakozások biztonsága, az ingahatás, az elérhető munkaterület és a menthetőség. |
Az összehasonlítás célja nem az, hogy a COMBIRAIL minden ferde felületre alapértelmezett legyen. Enyhe dőlésű, egyszerű útvonalon más vízszintes rendszer is megfelelő lehet, tisztán függőleges feljutásnál pedig egy célzott függőleges család adhat egyértelműbb megoldást. A COMBIRAIL döntési előnye akkor jelenik meg, amikor az irányváltás és a folytonos vezetés valódi projektkövetelmény.
Helyszíni adatlista a műszaki előszűréshez
- méretezett oldalnézet és alaprajz a teljes csatlakozási, haladási és kilépési útvonallal;
- minden szakasz dőlése, iránya, hossza, kanyarja és szintváltása;
- a munkapozíciók, az elérendő berendezések és a szükséges oldalirányú mozgás;
- a sín lehetséges helye a járófelülethez és a használó testéhez képest;
- a fogadószerkezet anyaga, geometriája, hozzáférhetősége és igazolható teherbírása;
- az alsó akadályok, peremek és az eséstér számításához szükséges metszeti adatok;
- a használók és felszerelésük tervezési adatai, a használat gyakorisága és felügyelete;
- a környezet korróziós, kültéri, vegyi, hőmérsékleti és szennyeződési hatásai;
- a biztonságos fel- és lecsatlakozás, a mentési útvonal és a mentőeszköz elhelyezése.
A helyszíni felmérés során külön rögzítsék, hogy a használó zuhanásgátlást, munkahelyzet-beállítást vagy mindkettőt igényel-e. Ha több funkció szükséges, azok összehangolását és egymás működésére gyakorolt hatását is dokumentálni kell.
Beszállítói ellenőrzőlista
- Az ajánlat tartalmazza a COMBIRAIL pontos nyomvonalát és a sín minden szerelési helyzetét.
- Kérjen rögzítési csomópontot, tartókiosztást és a fogadószerkezetre átadott terheket.
- A dokumentáció nevezze meg a futókocsit, a kompatibilis testhevedert és a csatlakozóelemeket.
- Legyen külön igazolva az irányváltások, belépési pontok, végek és esetleges nyitható részek kezelése.
- Kérjen konfigurációra készített eséstér- és ingahatás-vizsgálatot, ne általános termékadatot.
- Az ajánlat térjen ki a külön munkahelyzet-beállító és mentési rendszer szükségességére.
- Rögzítsék a telepítés, ellenőrzés, használói oktatás, átadás és időszakos felülvizsgálat tartalmát.
- A megvalósulási rajz és a helyszíni jelölés az átadási dokumentáció része legyen.
Ajánlatkérés, kapcsolódó cikkek és források
Küldje el a méretezett metszetet, a dőléseket, a fogadószerkezetet és a feljutás fotóit. A műszaki előszűrésben elkülönítjük, hogy COMBIRAIL, vízszintes vagy függőleges rendszer vizsgálata indokolt.
