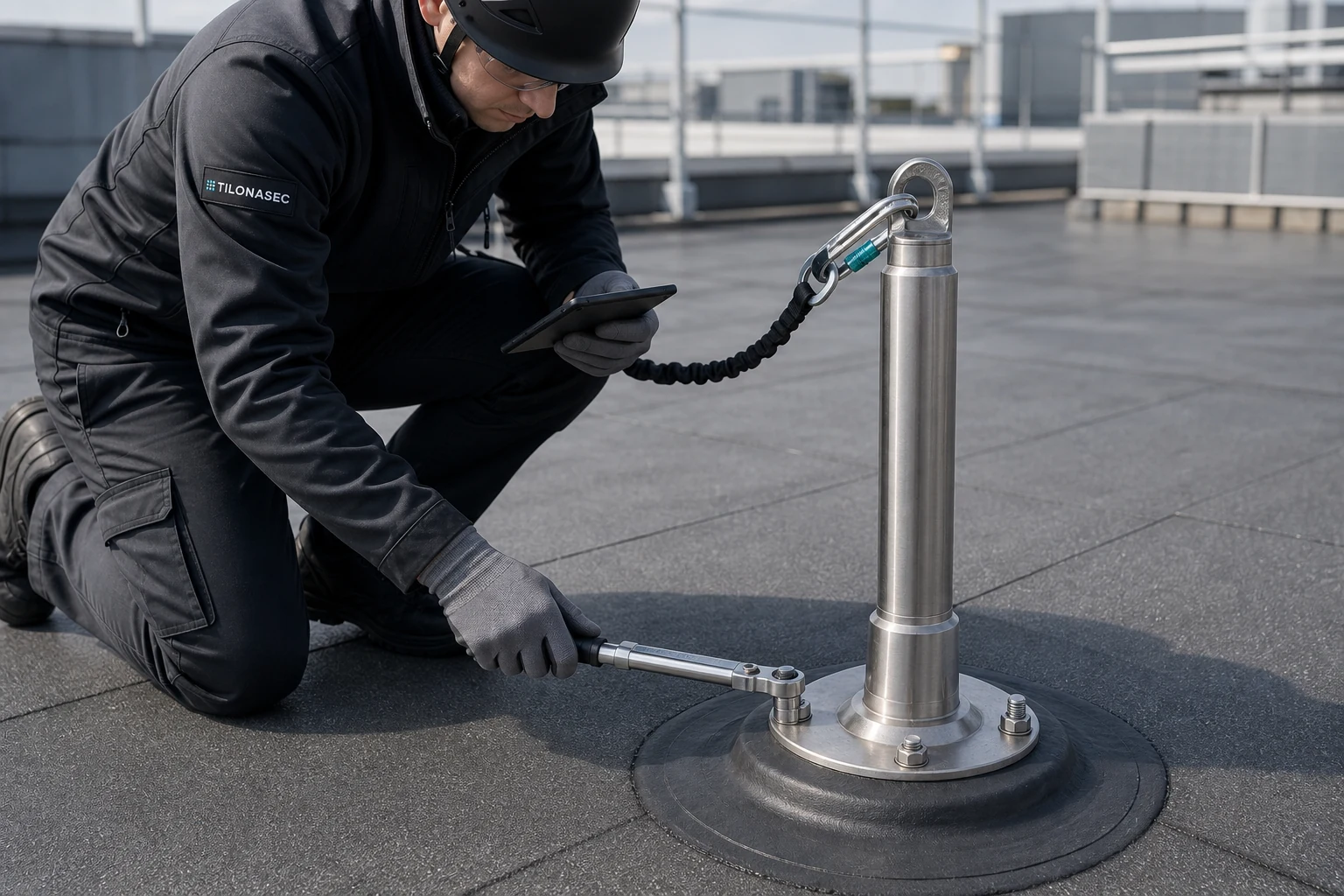

Rögzítési pontok és tartók leesésvédelmi rendszerekhez
ALTIFIX, REEX, PST és egyedi rögzítési pontok kiválasztása a teherhordó szerkezet, a vízszigetelés és a használói útvonal alapján.
Rögzítési pont vagy rendszertartó kiválasztásakor az ALTIFIX elsősorban tetőfedés- és rétegrend-specifikus megoldásként, a REEX megfelelő fa alaplemezhez, a PST közvetlenül beton-, fém- vagy faszerkezethez rögzített oszlopként, a Single anchors család pedig körülhatárolt munkaterület pontszerű biztosítására vizsgálandó. A családnév önmagában nem határozza meg, hogy egy elem önálló kikötési pont, sodronyos életvonal tartója vagy síntartó. Ezt mindig a pontos referencia és annak műszaki dokumentuma igazolja.
Kikötési pont vagy rendszertartó?
Az önálló kikötési pont egy helyi munkaterülethez ad csatlakozási lehetőséget. A használó mozgási zónáját az összekötő eszköz, a pont helye és a perem geometriája határozza meg. Több pont egymás mellé telepítve sem válik automatikusan folyamatos életvonallá. Az átcsatlakozás, az ingazuhanás és a szükséges eséstér minden pontnál külön vizsgálandó.
Az életvonal- vagy síntartó ezzel szemben egy teljes rendszer erőit adja át a fogadószerkezetre. Egy termékcsaládon belül lehetnek mindkét szerepre dokumentált változatok, de ezek nem felcserélhetők. A kiválasztás előtt egyértelműen rögzíteni kell a védelmi célt, a kompatibilis sodronyt vagy sínt, a használók tervezési adatait és a mentés módját. Kikötési pontot emelési pontként használni tilos, ha arra külön igazolás nincs.
Az ALTIFIX, REEX, PST és Single anchors szerepe
| Termékcsalád | Mikor kerüljön a rövidlistára? | Kritikus ellenőrzés |
|---|---|---|
| ALTIFIX | Tetőfedéshez és rétegrendhez illesztett, deformálódó oszlopként, ha a dokumentált változat önálló pontot, sodrony- vagy síntartót képez. | A PVC, bitumenes, acéllemez- és cinkfedéshez készült kivitelek fogadószerkezete, rögzítőkészlete és rendszerfunkciója eltér. |
| REEX | Megfelelő fa alaplemezre épülő, vízszigetelt tetőn, pontszerű kikötéshez vagy a gyártó által engedett megerősített életvonal-tartó konfigurációhoz. | Az alaplemez típusa, állapota, vastagsága, alátámasztása, rögzítése és a választott vízszigetelő készlet. |
| PST | Ha közvetlen teherhordó kapcsolat szükséges betonhoz, fém- vagy faszerkezethez, és az ALTIFIX rétegrend-specifikus megoldása nem alkalmazható. | A pontos oszloptípus, a szerkezeti rögzítők, az oszlopfejre jutó rendszerteher, a hőhíd és a vízzáró átvezetés. |
| Single anchors | Rövid, jól körülhatárolt munkaterületnél, betonon, szerkezeti profilon, cserép- vagy fémlemez-fedésen, az aljzathoz választott ponttípussal. | A csatlakozó kompatibilitása, a tényleges mozgási zóna, az átcsatlakozás, az ingazuhanás és a rögzítési alap. |
Az ALTIFIX gyártói leírása energiaelnyelő deformációs mechanizmust említ, amelynek célja a tetőre és a rögzítésekre jutó hatás kezelése. Ez nem teszi univerzálissá az oszlopot. A profil, a fedés, az aljzat és a rögzítési készlet csak a hozzájuk tartozó műszaki dokumentáció szerint párosítható.
A REEX célzottan fa alaplemezhez kapcsolódik. A fa lemez névleges adata önmagában nem elég, mert annak alátámasztását és a teljes tetőszerkezethez való rögzítését is ellenőrizni kell. A PST közvetlen szerkezeti kapcsolatot ad, ezért a beton, a fém- vagy faváz valós geometriája és állapota a számítás bemenő adata.
Rögzítési alap és vízszigetelési csomópont
A leesésvédelmi elem terheinek a teherhordó szerkezetig kell eljutniuk. A vízszigetelő membrán, a hőszigetelés vagy a tetőburkolat önmagában nem tekinthető igazolt rögzítési alapnak. Acéllemez esetén a profil, a lemezállapot és az alátámasztás, beton esetén az anyag és a peremtávolság, fa esetén a lemez és a tartóváz kapcsolata is szükséges a tervezéshez.
A vízzáró részletet a tartó kiválasztásával együtt kell megtervezni. A gallér, hüvely vagy membránkészlet kompatibilitását a tetőszigetelő szakággal egyeztetni kell. A csomópont maradjon ellenőrizhető, és egy későbbi felülvizsgálat vagy alkatrészcsere ne igényeljen előre nem tervezett tetőbontást. Felújításnál a meglévő beázás és korrózió okát az új rendszer telepítése előtt tisztázni kell.
Helyszíni adatlista az ajánlathoz
- méretezett tetőalaprajz, metszet, feljutás és teljes munkavégzési útvonal;
- a pontszerű vagy folyamatos védelem kívánt funkciója;
- a beton, acéllemez, fémváz, faváz vagy fa alaplemez műszaki adatai;
- a tetőfedés, vízszigetelés, hőszigetelés és párazárás rétegrendje;
- a fogadószerkezet tervei, állapota és korábbi módosításai;
- a peremek, nyílások, akadályok és az alsó eséstér metszeti adatai;
- a használók, felszerelésük, a feladat gyakorisága és a szükséges mozgási zóna;
- a korróziós, vegyi, kültéri és hőmérsékleti környezet;
- a csatlakozás helye, az ingazuhanás lehetősége és a mentési útvonal;
- a meglévő rendszer minden elérhető rajza, jelölése és ellenőrzési jegyzőkönyve.
Beszállítói és átadási ellenőrzőlista
- Az ajánlat nevezze meg a családot, a pontos referenciát és annak rendszerfunkcióját.
- Kérjen méretezett kiosztást, rögzítési csomópontot és fogadószerkezeti terheket.
- Legyen külön igazolva a pont, az életvonal vagy a sín minden kapcsolódó eleme.
- A dokumentáció határozza meg a kompatibilis csatlakozót, testhevedert és összekötő eszközt.
- Kérjen konfigurációra készített eséstér- és ingazuhanás-vizsgálatot.
- A vízszigetelési részletet és a kivitelezési felelősséget írásban rögzítsék.
- Az átadás tartalmazzon megvalósulási rajzot, helyszíni jelölést és használati tájékoztatót.
- Határozzák meg az időszakos, rendkívüli és zuhanás utáni ellenőrzés eljárását.
A gyártói szabványhivatkozás, vizsgálat vagy termékjelölés kizárólag a megnevezett referenciára és dokumentált konfigurációra értelmezhető. Nem igazolja önmagában a tető, a rögzítési alap vagy a teljes helyszíni összeállítás alkalmasságát.
Ajánlatkérés, kapcsolódó cikkek és források
Küldje el a tetőrajzot, a rétegrendet, a fogadószerkezet adatait és a védendő munkafolyamatot. Ezek alapján különválasztható az ALTIFIX, REEX, PST és Single anchors megoldások vizsgálata.
