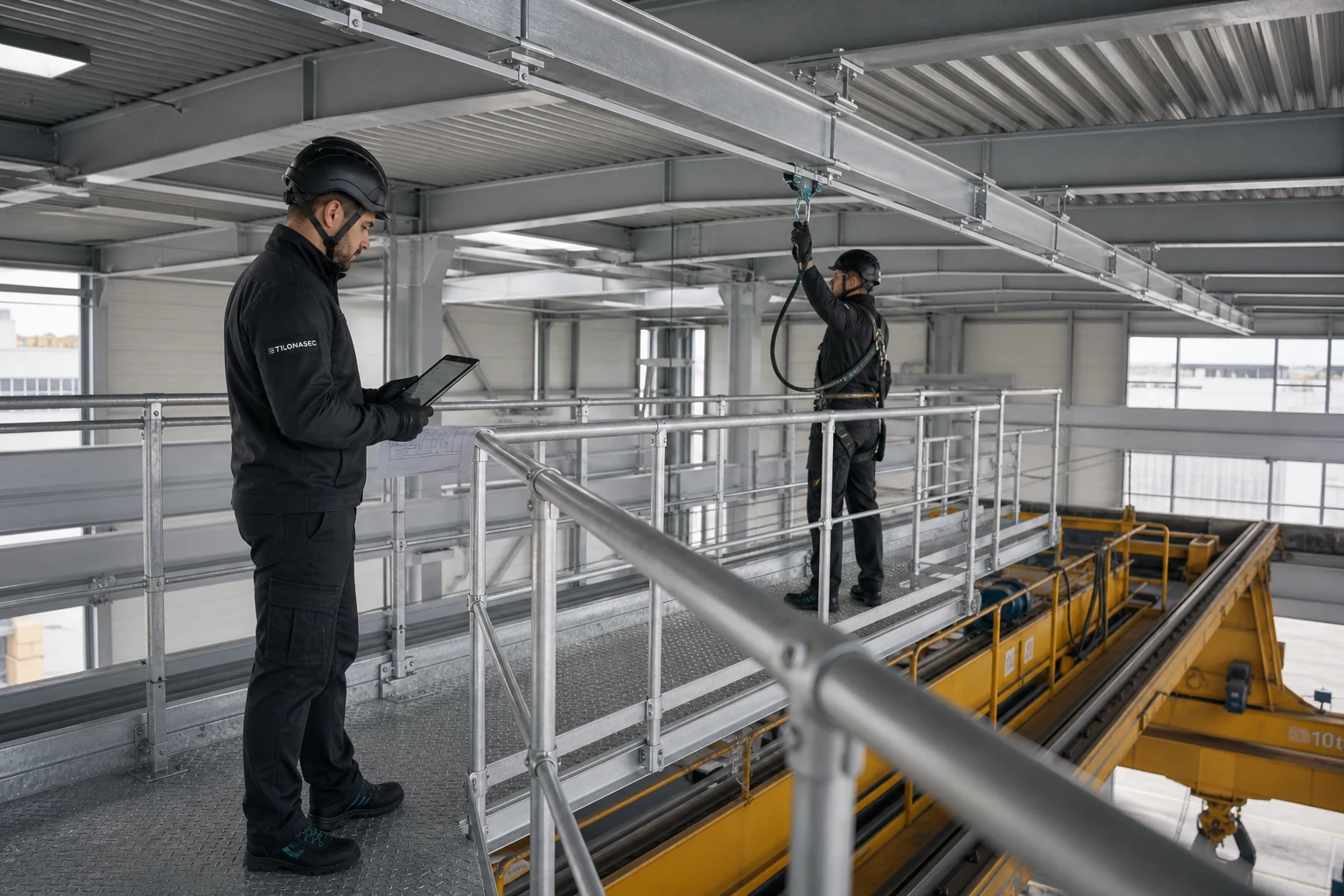

Személyre szabott leesésvédelmi rendszerek tervezése
Helyszínspecifikus rendszertervezés felméréssel, számítással, rajzokkal, szerkezeti rögzítéssel, mentési tervvel és dokumentált átadással.
Egyedi leesésvédelmi rendszer akkor indokolt, ha a szabványos korlát, platform, sodrony vagy sín önmagában nem követi biztonságosan a valós hozzáférési és munkavégzési útvonalat. Ilyenkor nem egy különleges terméket kell keresni, hanem dokumentált mérnöki megoldást: helyszíni felmérést, kockázati és használati követelményeket, számítási jegyzetet, gyártmány- és beépítési rajzokat, majd ellenőrizhető átadást. A Delta Plus egyedi megoldásoknál saját műszaki csapatot, tervezőszoftvert, számítási jegyzetet és rajzi dokumentációt említ.
Mikor kevés egy katalógusrendszer?
Szabványos termékcsaládból érdemes kiindulni, mert annak elemei, használati feltételei és dokumentumai előre meghatározottak. Egyedi tervezés akkor válik szükségessé, ha a fogadószerkezet geometriája, a gép mozgása, a tető rétegrendje, a közlekedési útvonal vagy az elérendő munkapozíció nem illeszthető a dokumentált alapkonfigurációhoz. Gyakori példa az eltérő szintek összekötése, gépészeti akadály áthidalása vagy olyan homlokzati pálya, ahol a tartók csak kijelölt szerkezeti pontokon helyezhetők el.
Az egyedi jelző nem ad felmentést a gyártói és munkavédelmi követelmények alól. Ellenkezőleg, pontosabban kell elhatárolni, mely részek szabványos rendszeralkatrészek, melyek projektfüggő acélszerkezetek, és ki igazolja ezek kapcsolatát. Egy futókocsi vagy testheveder megfelelőségi dokumentuma nem igazolja automatikusan az egyedi tartó, platform vagy épületszerkezet alkalmasságát.
A helyszíni felméréstől az átadásig
A jó folyamat a tényleges feladattal kezdődik. A felmérő végigköveti, honnan lép be a használó, mit visz magával, hol mozog, milyen irányban érheti zuhanás, és hogyan hagyja el a területet. A rajzi modellnek nemcsak a végleges rendszert, hanem a környező gépeket, nyílásokat, peremeket és alsó akadályokat is tartalmaznia kell.
A számítási jegyzet rögzíti a tervezési eseteket, a használt bemenő adatokat, a terhek útját, a szerkezeti feltételezéseket és az elfogadási szempontokat. A rajzoknak ehhez azonosíthatóan kapcsolódniuk kell. Külön készüljön rendszerkiosztás, rögzítési csomópont, gyártási részlet és szükség esetén szerelési sorrend. Ha egy bemenő adat csak feltételezés, azt nem szabad helyszíni tényként feltüntetni.
Telepítés után a megvalósult állapotot kell átadni. Az eltéréseket vissza kell vezetni a rajzokra és szükség esetén a számításba. A helyszíni jelölés, használati korlátok, kompatibilis egyéni védőeszközök, mentési terv és ellenőrzési rend ugyanannak a műszaki dokumentációs láncnak a részei.
Standard, integrált vagy teljesen egyedi megoldás?
| Megoldási szint | Jellemző tartalom | Fő ellenőrzési kérdés |
|---|---|---|
| Standard rendszer | Dokumentált gyártói korlát, sín, sodrony, kikötési pont vagy hozzáférési elem a megengedett alapkonfigurációban. | A helyszín valóban belefér-e a gyártó által leírt fogadószerkezeti és használati feltételekbe? |
| Integrált rendszer | Szabványos platform, korlát és sín vagy sodrony közös útvonalon, projektfüggő csatlakozó szerkezettel. | Ki igazolja a rendszerek közötti átmenetet, a közös terheket és a folyamatos védelmet? |
| Egyedi mérnöki rendszer | Projektformára tervezett tartó, járófelület, átlépő, platform vagy vezetett pálya, számítással és részletrajzokkal. | Mely követelmény és dokumentum támasztja alá az egyes elemeket, a rögzítést és a teljes összeállítást? |
A platform, a korlát és a sín integrációja különösen gondos határfelület-tervezést kíván. A korlát nyílása nem hagyhat védelem nélküli átlépést, a sín végpontja nem kényszerítheti veszélyes kinyúlásra a használót, a platform pedig nem takarhat el ellenőrizendő kötést vagy vízelvezetést. A kollektív és egyéni védelem funkcióit egyértelműen el kell különíteni, majd a teljes munkafolyamatban össze kell hangolni.
Helyszíni adatlista az egyedi tervezéshez
- méretezett felmérési rajz vagy ellenőrzött pontfelhő a teljes munkaterületről;
- a feljutási, közlekedési, munkavégzési és elhagyási útvonal;
- az épület, gép vagy tartószerkezet anyaga, állapota és rendelkezésre álló tervei;
- a lehetséges rögzítési zónák és a nem fúrható, nem terhelhető területek;
- a peremek, nyílások, mozgó géprészek és alsó ütközési akadályok;
- a használat gyakorisága, a munkafolyamat, a szállított szerszámok és anyagok;
- környezeti hatások, köztük korrózió, vegyszer, hő, időjárás és szennyeződés;
- üzemi leállás, daruzás, szerelési hozzáférés és munkaterület-átadás feltételei;
- a mentés útvonala, eszközei, létszáma és a külső segítség hozzáférése;
- a meglévő korlátok, sínek, létrák és személyi védőeszközök dokumentációja.
Mit kérjen a tervezőtől és a kivitelezőtől?
- A követelményjegyzék nevezze meg a védendő feladatot és a rendszer határait.
- Kérjen ellenőrzött bemenő adatlistát, feltételezési jegyzéket és számítási jegyzetet.
- A rajzokon legyen azonosítható minden szabványos termék, egyedi alkatrész és kötés.
- Rögzítsék, ki igazolja a fogadószerkezetet és a meglévő építményhez való kapcsolatot.
- Kérjen gyártmányrajzot, korrózióvédelmi specifikációt és ellenőrizhető anyagkimutatást.
- A szerelési terv kezelje az építés közbeni ideiglenes védelmet és az emelési műveleteket.
- Az átadás tartalmazzon megvalósulási rajzot, eltérésjegyzéket, használati és mentési eljárást.
- Legyen meghatározva az első, időszakos és rendkívüli ellenőrzés tartalma és felelőse.
A számítás, rajz vagy gyártói nyilatkozat csak a benne meghatározott állapotra érvényes. Későbbi gépcsere, tetőfelújítás, új nyílás vagy rögzítésmódosítás esetén a változás hatását újra értékelni kell.
Ajánlatkérés, kapcsolódó cikkek és források
Küldje el a helyszín rajzait, a munkafolyamat leírását, a rögzíthető szerkezet adatait és a problémás csomópontok fotóit. Ezek alapján meghatározható a felmérés és a tervezési dokumentáció szükséges tartalma.
