ESD munkavégzés: kesztyű, ruházat és cipő beszerzői útmutató
ESD-védett munkahely kialakítása beszerzőknek: IEC 61340-5-1, EN 16350 és EN 1149-5 különbségei, ellenőrizhető rendszerkövetelmények és konkrét kesztyű-, ruházat- és lábbeli-ajánlók.
A lényeg 30 másodpercben

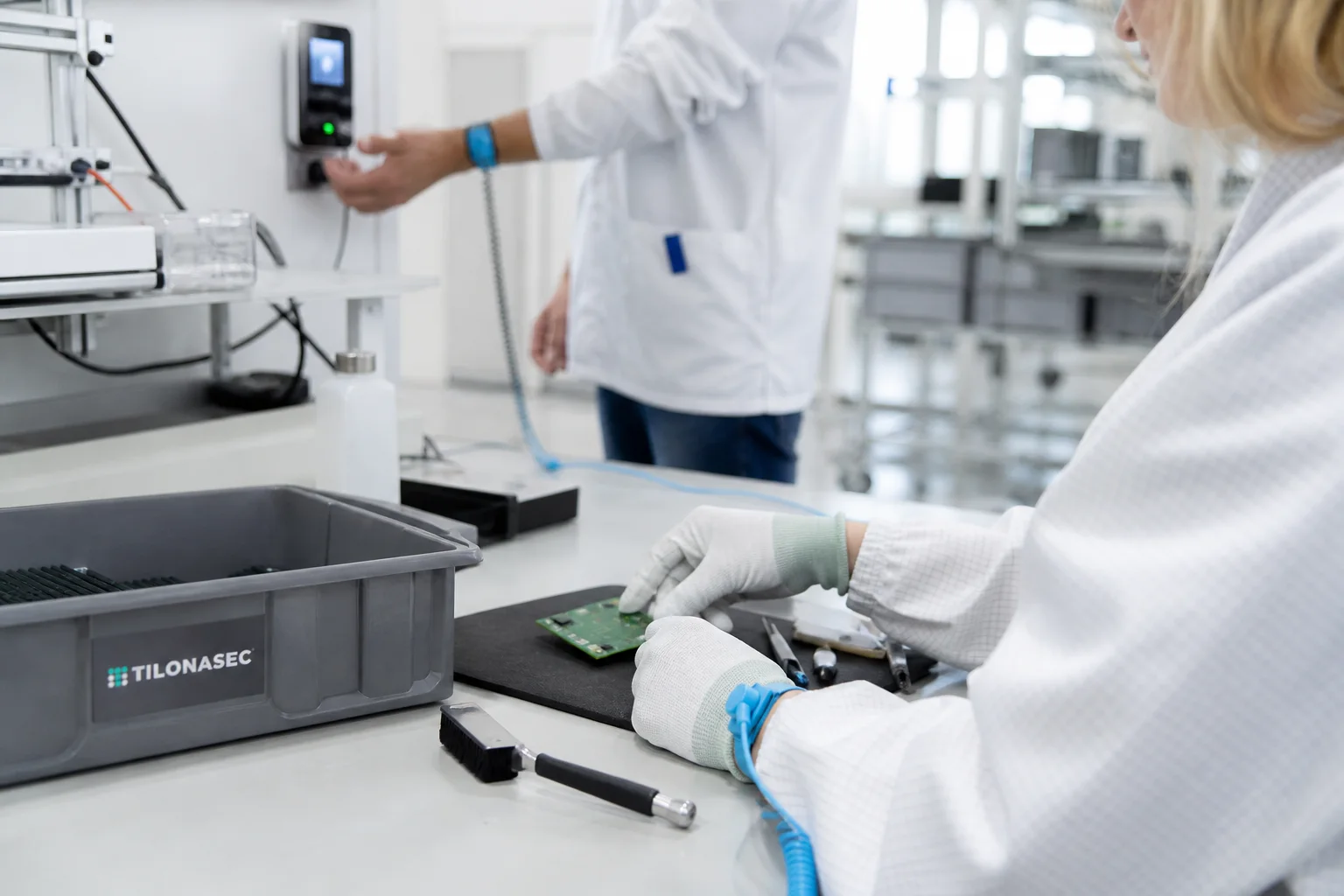

Az ESD-védelem nem egyetlen kesztyű vagy cipő tulajdonsága. Működő rendszer kell: vezetőképes vagy disszipatív padló, megfelelő lábbeli, ruházat, kesztyű, földelés, oktatás és rendszeres ellenőrző mérés.
ESD vagy antisztatikus: két eltérő cél
Az ESD, vagyis elektrosztatikus kisülés elleni védelem elsődleges célja az érzékeny elektronikai alkatrészek és szerelvények védelme. Az IEC 61340-5-1:2024 szervezeti ESD-kontrollprogramot ír le az elektronikai termékek gyártásához, összeszereléséhez, vizsgálatához, csomagolásához és kezeléséhez. Nem egy ruhadarabot minősít, hanem a teljes ellenőrzött folyamatot.
Az EN 1149-5:2018 szerinti elektrosztatikusan disszipatív védőruházat ezzel szemben a gyújtóképes kisülés kockázatának csökkentését szolgálja, például robbanásveszélyes légtérben. Földelt rendszer részeként használható, és önmagában nem véd áramütés ellen. Egy elektronikai EPA-terület és egy ATEX-zóna ezért nem ugyanaz a feladat, még akkor sem, ha mindkettőnél fontos a töltés biztonságos elvezetése.
Melyik szabvány mit igazol?
IEC 61340-5-1:2024
Az ESD-kontrollprogram gerince
EPA-kijelölés, földelés, személyi és tárgyi kontroll, csomagolás, oktatás, termékminősítés és megfelelőség-ellenőrzés. A 2024-es kiadás már külön hivatkozik a földelhető ruházati rendszerekre is.
EN 16350:2014
Védőkesztyű elektrosztatikus tulajdonsága
A függőleges ellenállás vizsgálata a tenyérrészen történik. A követelmény Rv < 1,0 x 108 ohm. Ez nem jelent villamos szigetelést, és a kesztyűt a teljes földelési lánc részeként kell értékelni.
EN 1149-5:2018
Elektrosztatikusan disszipatív ruházat
Anyag- és kialakítási követelmények a gyújtóképes kisülések elkerülésére. A ruha csak zártan viselve, megfelelően földelt rendszerben teljesíti a célját.
EN ISO 20345 és EN ISO 20347
Biztonsági és foglalkozási lábbeli
A védelmi osztály mellett külön ellenőrizd az ESD-re vonatkozó gyártói adatot. Az S3S vagy O1 jelölés önmagában nem igazolja az EPA-rendszerbe illeszthetőséget.
ESD kesztyűk: négy konkrét választás
Kesztyűnél először a munkafolyamatot válaszd ki: száraz finomszerelés, alkatrészmozgatás, tartósság vagy maximális tapintásérzet. Az EN 388 mechanikai érték és az EN 16350 elektrosztatikus vizsgálat két külön követelmény.
ATG MaxiFlex Elite 34-774B
Finomszerelés
0,75 mm tenyérvastagság, könnyű és jól szellőző mikrohabos nitril kivitel. Hivatalos teljesítménye EN 388: 4121A és EN 16350: Rv < 1,0 x 108 ohm.
nagy kézügyességProcera X-Touch Carbon ESD
Általános szerelés
PU-bevonatú ESD kesztyű száraz, precíz munkához. A PIM-ben EN 388 és EN 16350 jelöléssel szerepel. A kiírásban kérd el az aktuális megfelelőségi nyilatkozatot és a méretenkénti teljesítményt.
jó ár-értékCerva FLICKER 01080007
Tartósabb kezelés
Nylon kötött, tenyéren PU-mártott kivitel. EN 388: 4131X, EN 16350 és IEC 61340-5-1 adatokkal, ezért erősebb mechanikai igénybevételnél is jó kiindulópont.
kopásállóbbPortwest A197
Bevonat nélküli munka
Bevonat nélküli ESD kesztyű, ahol a tiszta fogás és a közvetlen tapintás fontos. EN 388: 113XX, EN 16350 és IEC 61340-5-1 jelöléssel szerepel.
érzékeny fogásNe rendelj csak a "touchscreen" felirat alapján. Az érintőképernyő-kezelhetőség nem bizonyítja az EN 16350 vagy az IEC 61340-5-1 szerinti alkalmasságot.
ESD ruházat, köpeny és overál
A ruházat feladata, hogy a dolgozó hétköznapi ruháján keletkező töltést és szigetelő felületeket lefedje. A Portwest AS10 ESD köpeny és AS11 ESD nadrág EN 1149-5 és IEC 61340-5-1 jelöléssel szerepel a kínálatban. Könnyebb munkakörben az AS20 ESD póló lehet kényelmes réteg, de a teljes öltözeti koncepciót nem helyettesíti.
Egybeszabott ESD overálnál is a gyártói dokumentum dönti el, hogy önálló ruhadarabként vagy földelhető ruházati rendszer részeként használható. Ne fogadd el az általános "antisztatikus szál" állítást szabványjelölés nélkül. A mandzsetta, a záródás, a zsebkialakítás és az alatta viselt ruházat ugyanúgy része a kockázatnak.
Mosás és csere
- a gyártó által engedélyezett mosási eljárást és ciklusszámot írd bele a szerződésbe;
- a sérült, erősen szennyezett vagy nem megfelelően záródó ruhát vond ki;
- külső logózás csak a gyártó által jóváhagyott anyaggal és eljárással készüljön;
- próbamosás után ellenőrizd a méretstabilitást és az elektrosztatikus teljesítményt.
ESD cipő: csak a padlóval együtt rendszer
A cipő akkor vezeti el kiszámíthatóan a töltést, ha a padló, a zokni, a talpbetét és a viselő együtt megfelelő. Utólagos, nem jóváhagyott talpbetét vagy szigetelő zokni megváltoztathatja a rendszert, ezért az ellenőrző mérés fontosabb, mint a dobozon lévő egyetlen ESD-jel.
Száraz beltéri munkára
Portwest FT32 S1PS ESD
Könnyű, kompozit védőlábbeli S1PS átszúrás elleni védelemmel és ESD-jelöléssel. Logisztikai, összeszerelő és könnyűipari EPA-környezethez jó jelölt.
Nedvesebb, ipari környezetre
Cerva Biburg MF S3S ESD
S3S SR félcipő EN ISO 20345:2022 és EN 61340-5-1 jelöléssel. Ha vízbehatolással vagy erősebb üzemi igénybevétellel is számolni kell.
Másolható beszerzési minimum
A szállító ajánlatában termékenként kérjük megadni:
- a gyártó, modell és valamennyi rendelt méret pontos cikkszámát;
- az EU-megfelelőségi nyilatkozat és a magyar nyelvű használati tájékoztató elérhetőségét;
- az EN 16350, EN 1149-5, IEC 61340-5-1, EN ISO 20345 vagy EN ISO 20347 közül az alkalmazott szabványt és teljesítményértéket;
- a megengedett mosási ciklust, talpbetétet, javítást és logózási eljárást;
- méretmintát vagy viselési próbát, valamint utánpótlási határidőt;
- a rendszeres helyszíni ellenőrzéshez javasolt mérési módszert és gyakoriságot.
Gyakori kérdések
Az ESD kesztyű véd áramütés ellen?
Nem. Az ESD kesztyű szabályozottan elvezeti a töltést, ezért villamos szigetelő kesztyűként nem használható. Áramütési kockázathoz IEC 60903 szerinti, megfelelő osztályú szigetelő kesztyű kell.
Elég ESD cipőt adni a dolgozónak?
Nem. A lábbeli csak megfelelő padlóval, zoknival, talpbetéttel, földeléssel és ellenőrzéssel együtt alkot megbízható rendszert.
Használható az ESD ruházat ATEX-zónában?
Csak akkor, ha a robbanásvédelmi dokumentáció ezt előírja, a ruházat EN 1149-5 szerint megfelelő, és a teljes földelési rendszer is igazolt. Az IEC 61340 szerinti ESD-jelölés önmagában nem ATEX-megfelelőség.
